單缸液壓圓錐破碎機是替代彈簧圓錐破碎機的一種新型液壓圓錐破設備，單缸液壓圓錐破碎機簡稱單缸圓錐破，是砂石料破碎中二段破碎設備，也是常用的中細碎破碎機之一，常搭配顎破、沖擊制砂機等使用。

單缸液壓圓錐破碎機

單缸液壓圓錐破碎機全部參數型號

單缸液壓圓錐破碎機是一款技術成熟、性能良好的碎石設備，很多廠家都有生產，但不同廠家生產的單缸圓錐破型號參數多少都會存在一些差異，下面是河南世博機械廠家生產的單缸液壓圓錐破碎機全部型號及其參數詳情。

單缸液壓圓錐破碎機型號參數表：

河南世博廠家生產的單缸液壓圓錐破碎機是SH型號，有SH420、SH430、SH440、SH660四個型號，其中每個型號根據破碎腔型不同，又細分為1(超粗)、S2(中粗)、S3(粗)、H1(細)、H2(中細)、H2(超細)幾個小型號，每個型號對應的進料、出料、產量各不相同。

單缸圓錐破結構簡圖及工作原理

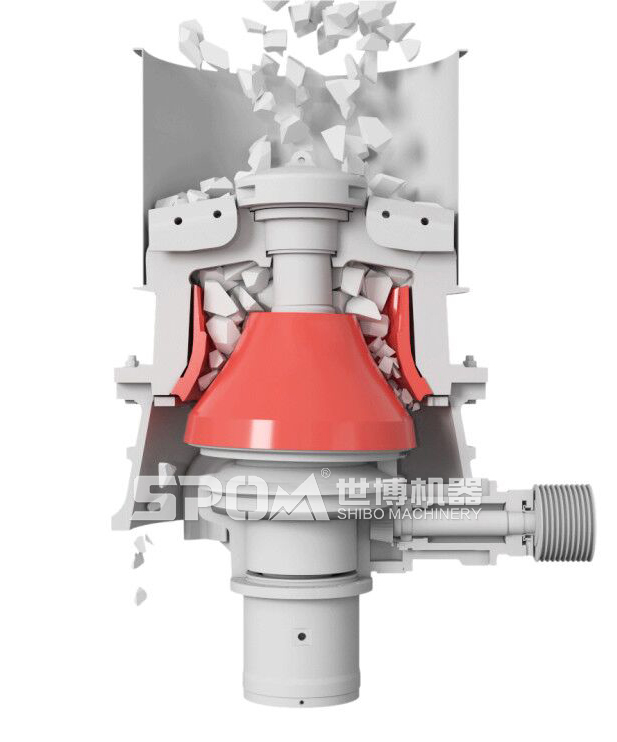

單缸圓錐破結構簡圖

單缸圓錐破內部結構如上圖所示，主要有下部機架、上部機架、給礦漏斗、襯板、中心套筒、偏心軸套、大傘齒輪、底盤、止推圓盤、動錐體、主軸、襯板、油缸、活塞、止推圓盤組、橫梁、襯套等許多部件構成。單缸圓錐破有液壓缸作為保險裝置，破碎礦石過程更智能更安全。

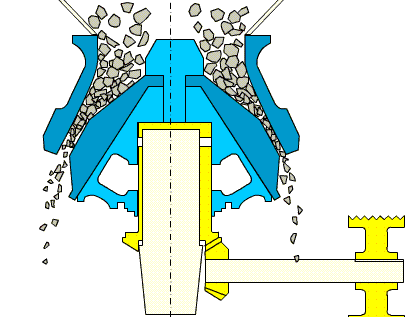

單缸圓錐破工作原理動圖

單缸液壓圓錐破碎機在原有的彈簧圓錐破基礎上，主要升級了保險裝置和排料口調整等局部結構，但其工作原理和彈簧圓錐破基本一樣。單缸圓錐破工作原理主要還是依靠破碎壁和軋臼壁擠壓破碎礦石，電機驅動聯軸器帶動傳動軸和主軸，破碎壁和軋臼壁受力旋轉擠壓破碎礦石，破碎的同時完成了排料工作。

單缸液壓圓錐破碎機除了固定式型號，還有移動式單缸圓錐破，如想了解，歡迎聯系我們廠家。

移動式單缸圓錐破
